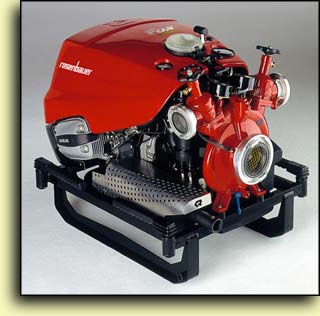

Feuerwehrpumpe TS 8/8

  Hier einige technisch-taktische Daten und Bilder zur  Pumpe

nach oben

Standrohr

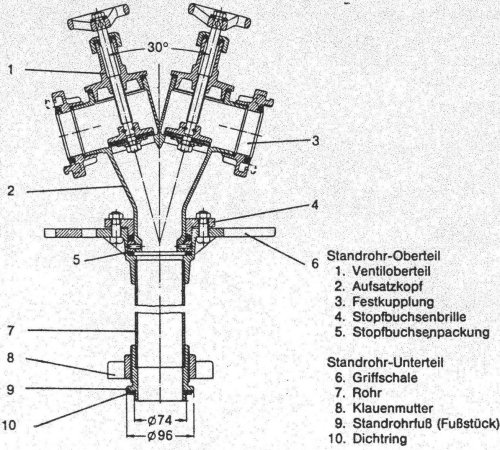

Ein Standrohr dient der Wasserentnahme aus dem Wasserversorgungsnetz über einen Unterflurhydranten, und ist wie folgt aufgebaut:

Das Standrohr wird auch als 2-B-Standrohr (2 absperrbare Abgänge mit B-Festkupplungen) bezeichnet. Die Absperrorgane müssen Schraubventile sein. Das Standrohr hat eine Länge von 105 cm und einen Innendurchmesser von 6,4 cm.

nach oben

Verteiler

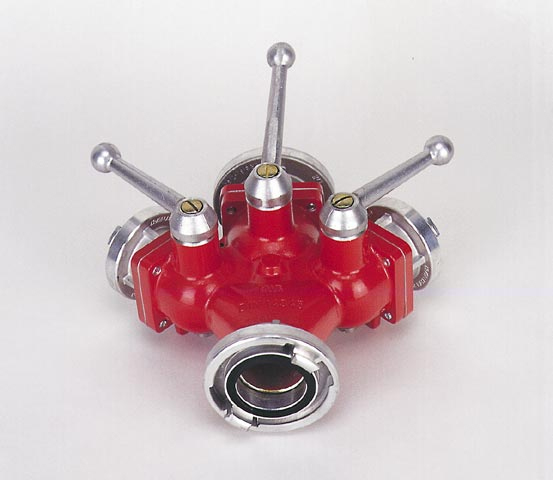

Verteiler mit einem B-Eingang, einem B-Abgang (mit Übergangsstück B-C an Kette) und zwei C-Abgängen

Verteiler möglichst nah an die Einsatzstelle setzen. In Fließrichtung werden an den Verteiler gekuppelt:

Absperrorgane immer langsam öffnen oder schließen (Unfallgefahr).

nach oben

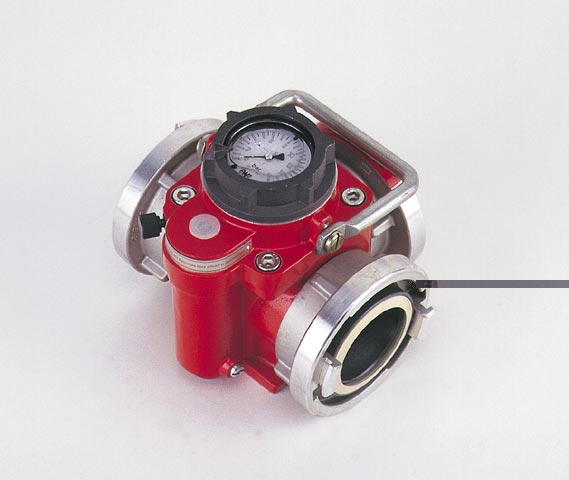

Druckbegrenzer

Der Druckbegrenzer hat die Aufgabe, Druckstöße in Schlauchleitungen, die durch zu schnelles Wassergeben sowie bei Reihenschaltung von Kraftspritzen zur Überwindung langer Wegstrecken und großer Höhenunterschieden entstehen, schnell uns sicher abzufangen. Es wird in die Schlauchleitung eingebaut. Bei Überschreitung des eingestellten Betriebsdruckes öffnet sich ein Nebenauslass und lässt das zuviel geförderte Wasser seitlich abströmen.
Einstellbereich   2 - 14 bar

nach oben

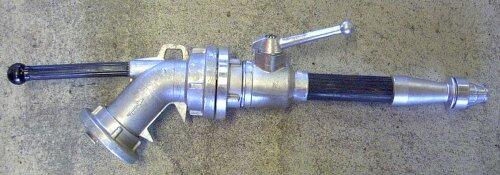

B-Strahlrohr mit Stützkrümmer

Der Stützkrümmer wird direkt an die Festkupplung des B-Strahlrohres angekuppelt. Er hat die Aufgabe, die beim Einsatz des B-Strahlrohres entstehenden Rückstoß- und Gewichtskräfte des Strahlrohres zu mindern, so dass es mit zwei, statt drei Mann gehalten werden kann.


 B-Strahlrohr :

nach oben

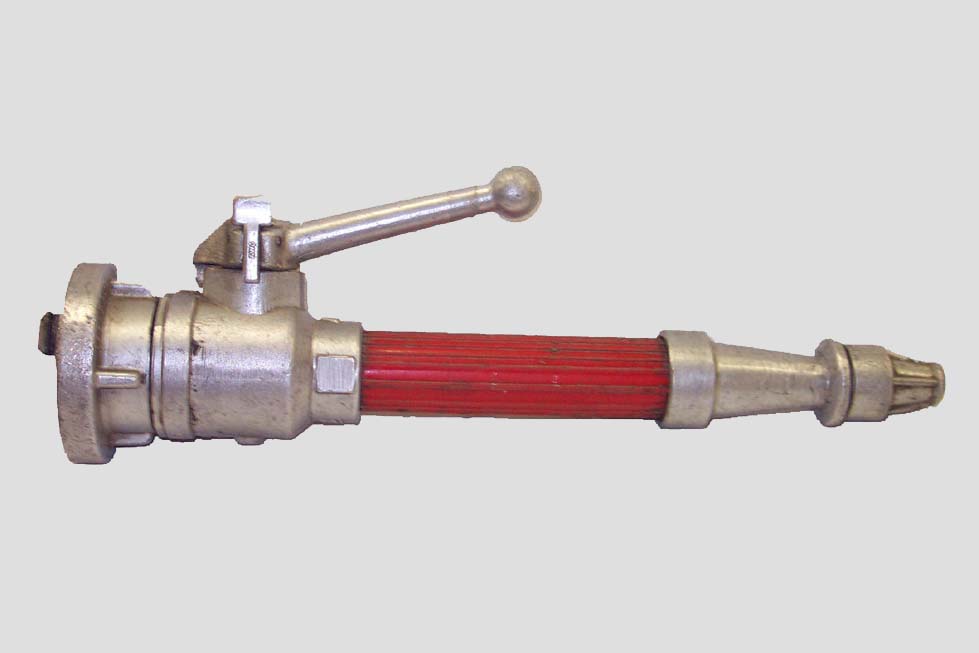

C-Strahlrohr



 C-Strahlrohr :

D-Strahlrohr :

nach oben

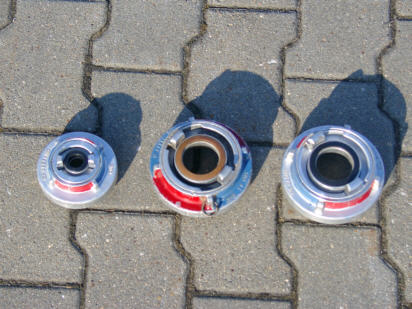

Reduzierstücke

nach oben

Schläuche

Druckschläuche

Druckschläuche haben die Aufgabe der Wasserweiterleitung. Sie werden vorwiegend bei der Brandbekämpfung verwendet, bei der mit entsprechend kombinierten Strahlrohren Löschmittel abgegeben werden kann. Sie bestehen daher auch aus schwer brennbaren Faserstoffen. Druckschläuche haben im Allgemeinen eine flexible Form, das heißt, sie lassen sich flach zusammendrücken wenn sie nicht unter Druck stehen. Dies hat den Vorteil, dass sie sich platzsparend transportieren lassen.
Der übliche Betriebsdruck liegt zwischen 5 und 15 bar. Der Prüfdruck bei 20 bar.

A-Saugschläuche

Saugschlauch Formstabiler, flexibler ? Schlauch für die Wasserentnahme aus stehenden oder fließenden Gewässern durch Feuerwehrpumpen (DIN 14810);

nach oben

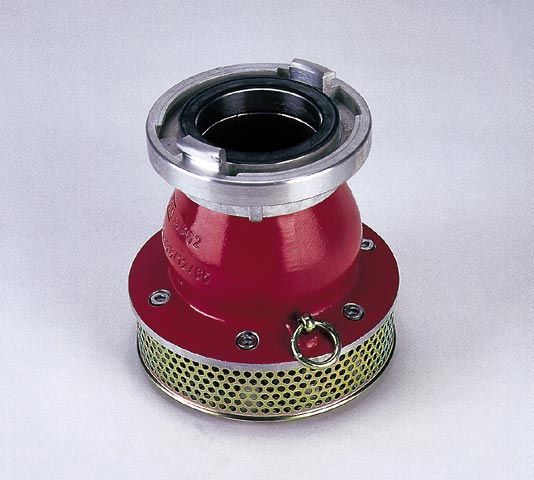

Saugkorb

Der Saugkorb oder Saugkopf ist eine Armatur der Feuerwehr und bildet das Ende der Saugleitung bei einer Wasserentnahme aus offenen Gewässern.
Er erfüllt hier zwei Aufgaben: Zum einen verhindert er einen Eintritt von Verunreinigungen in den Förderstrom der Pumpe; zum Anderen ein Abreißen der Flüssigkeitssäule in der Saugleitung bei Unterbrechung des Pumpvorgangs und somit die Sicherstellung, dass die Saugleitung ständig mit Wasser gefüllt ist.
Saugkörbe sind laut DIN 14 362 in den Größen A, B und C genormt, die Größe A ist jedoch am weitesten verbreitet.

nach oben

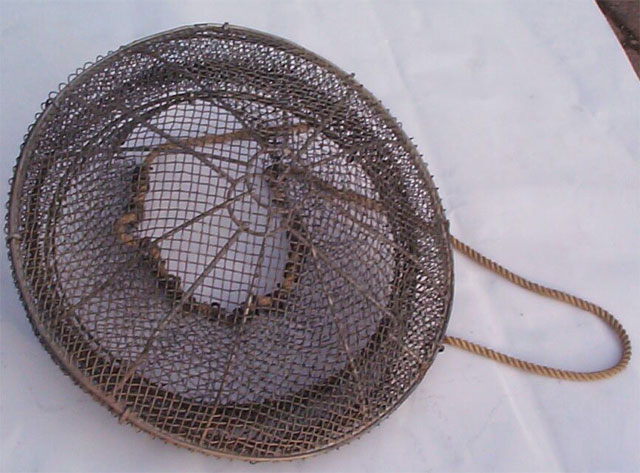

Saugschutzkorb

In Verbindung mit dem Saugkorb verhindert der Saugschutzkorb das
Ansaugen grober Schmutzteile bei der Wasserentnahme aus offenen Gewässern. ...

nach oben

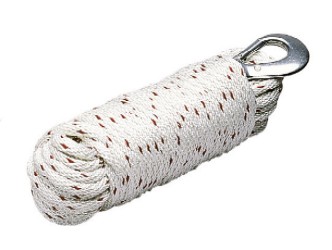

Feuerwehrleinen

(auch Rettungsleinen oder Fangleinen) sind Leinen die für die Nutzung durch die Feuerwehr hergestellt sind. Ihre Spezifikationen sind in der DIN 14920 festgelegt.

Aufgaben

Die Feuerwehrleine dient:

Anforderungen

Eine Feuerwehrleine muß mindestens einmal jährlich eingehend überprüft werden.Sie müssen aus Polyesterfasern bestehen. Feuerwehrleinen müssen 30 m lang sein und einen Durchmesser von 1 cm besitzen. Feuerwehrleinen müssen weiß sein.
Im absoluten Notfall dienen sie zur Rettung von Personen.Dieser Notfall (z.B. ein eingeschlossener Trupp, der sich selbst abseilt) muss aber unter einsatztaktischen Gesichtspunkten auf alle Fälle vermieden werden.

Verwendung als Mehrzweckleine
Wenn eine Feuerwehrleine nicht mehr den Anforderungen bestehen kann, kann sie als so genannte Mehrzweckleine (auch Arbeitsleine) genutzt werden (Ausmusterung). Dazu muß sie mindestens teilweise rot markiert werden. Sie darf dann nicht mehr zur Sicherung von Personen genutzt werden!
Dann dient sie nur noch zum Halten,z.B. einers Saugkorbes bei der Wasserentnahme aus offenen Gewässern.

Einsatz in Höhen
Da die Feuerwehrleine nicht mehr zur Sicherung der Einsatzkräfte in Höhen gemäß FUK verwendet werden darf, ist der Begriff "Fangleine" veraltet. Hierfür ist jetzt ein Höhenrettungsgeschirr vorgesehen, was im Gegensatz zur alten Ausbildung nicht mehr mit einem Palstek gesichert wird, sondern über Haken und einen Doppel-Acht-Knoten.
Lagerung
Um eine Leine sicher verwenden zu können, hat sich die Aufbewahrung in Leinensäcken bewährt. In diesen Sack wird die Leine lose hineingezogen, sodass sie bei Verwendgung wieder einfach und ohne Verwicklungen herausgezogen werden kann. Außerdem hat ein Leinsack einen Gurt um ihn umhängen zu können.

Eine andere Möglichkeit ist auch die Leine wie einen Zopf zu schlingen. Den ganzen Zopf kann man dann umhängen und bei Bedarf ohne Schlingen auseinander ziehen.
Ausrangierung
Feuerwehrleinen, die den Anforderungen des Einsatzes nicht mehr entsprechen, werden ausgemustert, tuen jedoch als "Arbeitsleinen" weiter ihren Dienst, z.B. als Zeltleine. Arbeitsleinen werden mit roter Sprühfarbe kenntlich gemacht, sie sind gesondert aufzubewahren.

nach oben

Historisches

Die ersten Feuerwehrschläuche wurden bereits im antiken Griechenland unter Alexander dem Großen verwendet. Sie gerieten allerdings später wieder in Vergessenheit. Erst unter dem holländischen Brandmeister Jan van der Heyde fand ab 1673 der Feuerwehrschlauch seine weite Verbreitung. Von da stammt auch der Name Holländer.
